modell：ATB-700

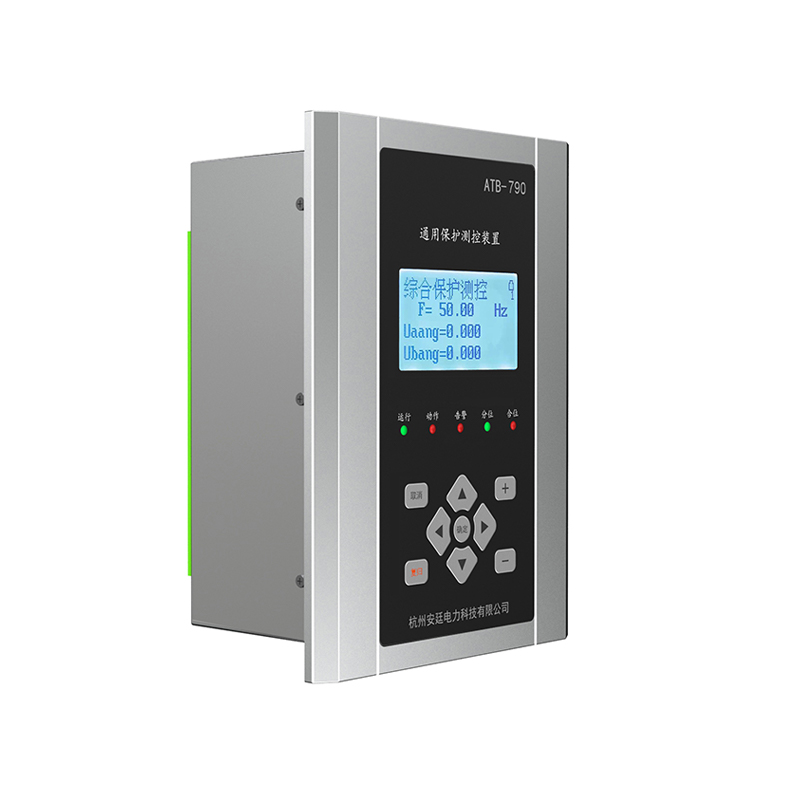

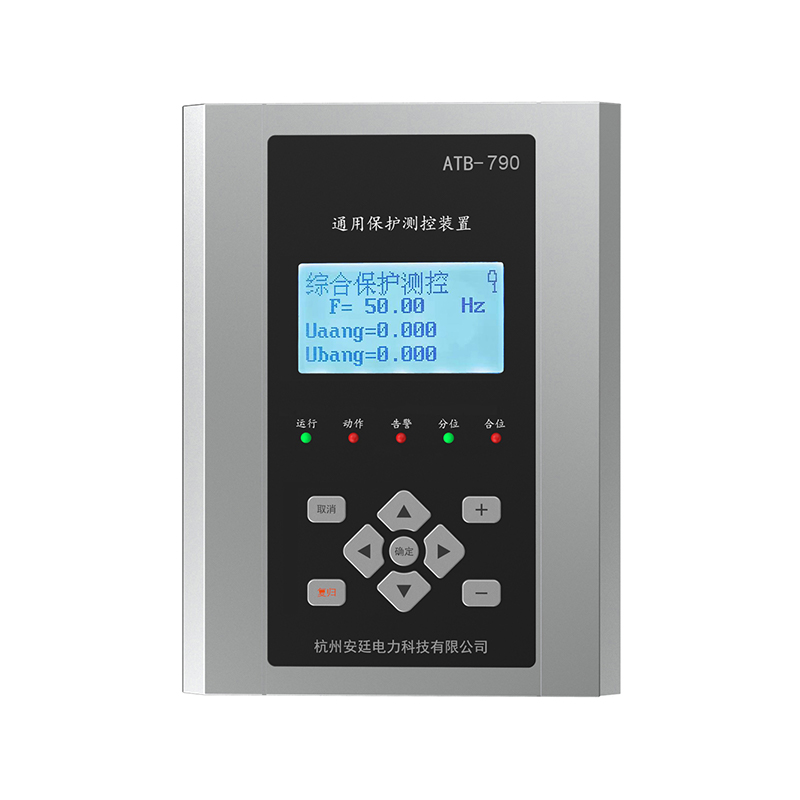

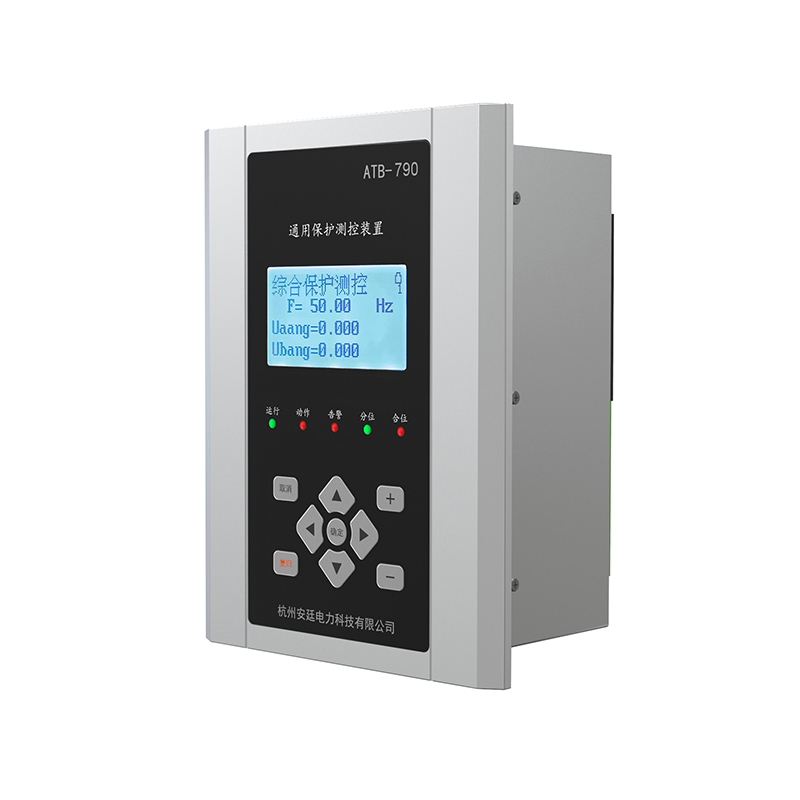

ATB-700 Series MicroComputer Protection Devices

ATB-700 Series Microcomputer Protection Devices är lämpliga för att skydda, mäta och styra intervallenheter för alla spänningsnivåer under 35 kV. Med enastående skydd, mätning, kontroll, auto-aktivering av säkerhetskopiering och kommunikationsövervakning kan det ge en fullständig lösning för skydd och kontroll av transformatorstationer, kraftverk, hög- och lågspänningsfördelning och växtkraftsystem, som starkt kan garantera säker och stabil drift av hög- och lågspänningseffektranter och växtkraftsystem. Tillsammans med annan skydds- och automatiseringsutrustning kan den användas för att bilda ett automatiseringssystem genom ett kommunikationsgränssnitt. Alla enheter kan installeras centralt i en panel eller lokalt i hög- och lågspänningsomkopplare.

Kontakta oss

Tidigare:ATB-690 allmänt skydd och kontrollenhet

Nästa:ATB-600 Series MicroComputer Protection Devices

modell
Drag
parameter
storlek

Arbetskraft förse
Betygsatt arbetsspänning	AC200V 、 DC220V eller DC100V
Betygsatta tekniska specifikationer
AC -ström	5A eller 1A
Växelspänning	400V eller 100V
Frekvens	50Hz
Energiförbrukning
Strömförsörjning	Under drift ≤5W, under skyddsstatus ≤10W
AC -strömkrets	＜ 1VA/fas （in = 5A）；＜ 0,5VA/fas （in = 1A）
AC -spänningskrets	＜ 0,5Va/fas
Exakt arbetsintervall
Nuvarande	0,4in ~ 20in
Spänning	0,4V ~ 0,2UN
Frekvens	0,9fn ~ 1,1fn
Tid	0 ~ 100 -talet
Noggrannhet för skyddssektionen
Konstant värde noggrannhet	≤ ± 5%
Tidsnoggrannhet	＜ ± 1% eller ± 35 ms
Hela gruppens handlingstid	≤35 ms
Frekvensnoggrannhet	≤0,01Hz
Noggrannhet för mät- och kontrollavsnitt
AC -noggrannhet	≤0 ± .2%
Aktiv och reaktiv kraft	≤ ± 0,5%
Ingångsutgång
Digital ingång	Ingångstyp: Aktivt antal optoisolerade ingångar ： 8
Reläutgång	Nominell strömförsörjningslock Acity of Kontakter 250VAC/220VDC 5A Utgångstyp ： Passiv (NULL -kontakt)
Kommunikationshamn
Rs485	Modbus RTU
Arbetsmiljö
Driftstemperatur	-25 ℃ ~ 55 ℃
Lagringstemperatur	-40 ℃ ~ 70 ℃
Driftsfuktighet	≤90%RH ， icke-kondensering, ingen frätande luft
Lagringsfuktighet	≤95%RH ， icke-kondensering, ingen frätande luft
Höjd över havet	≤2000m
Elektromagnetisk kompatibilitetsprestanda
Elektrostatisk urladdning	Klass ⅳ （GB/T 17626.2 IEC 61000-4-2）
RF -fältstyrka Känslighet	Klass ⅲ （GB/T 17626.3 IEC 61000-4-3）
Elektrisk snabb transient /burst -test	Klass ⅳ (GB/T 17626.4 IEC 61000-4-4）
Spöktest	Klass IV (GB/T 17626.5 IEC 61000-4-5)
Genomfört mottaglighetstest	Klass ⅲ （GB/T 17626.6 IEC 61000-4-6）
Driva Frekvensmagnetfältkänslighet Testa	Klass ⅳ (GB/T 17626.8 IEC 61000-4-8)
Oscillerande vågimmunitet	Klass ⅲ (GB/T 17626.12 IEC 61000-4-12)
Elektromagnetiska utsläppsgränser	Accordant (GB/T 14598.16 IEC 60255-25)
Elektriska isoleringsegenskaper
Dielektrisk styrka	2kV arbetsfrekvensspänning, 1 minut （GB/T 13729）
Isoleringsmotstånd	≥100MΩ （GB/T 13729）
Stötspänning	5kV ， 12/50μs （GB/T 13729）
Mekaniska egenskaper
Vibrationssvar/hållbarhet	Klass ⅰ （GB/T 11287）
Chockrespons/hållbarhet	Klass ⅰ （GB/T 14537）
Kraschrespons	Klass ⅰ （GB/T 14537）
Övergripande dimension
H × w × d	200 mm × 149mm × 72,5 mm
Utskuren dimension	176mm × 144,5 mm

Modell Fungera		ATB-765	ATB-771	ATB-772	ATB-773	ATB-790
Skydda	Överdriven starttidsskydd	■
	Fas-till-fas överströmsskydd		■			■
	Fas till fasfast överströmsskydd	■
	Överbelastningsskydd	■	■			■
	Återlämningsskydd					■
	Accelerationsskydd					■
	Laddningsskydd		■			■
	Negativ sekvensöverströmsskydd		■			■
	Noll-sekvensskydd	■	■			■
	Överspänningsskydd
	Lågspänningsskydd	■	■	■	■	■
	Nollsekvensöverspänningsskydd
	Lågfrekvensbelastning					■
	Icke-kraftskydd	■				■
	Inline backup kraft självåterhämtning		■
	Bridge Switch Self-Recovery
	PT -brytdetektering			■	■
telemetri kommunicera	Spänning
	Nuvarande	■	■			■
	Aktiv kraft	■	■			■
	Reaktiv kraft	■	■			■
	Kraftfaktor	■	■			■
	Frekvens	■	■	■	■	■
	Telemetri	12	12	12	12	12
evenemangsloggning	Skyddshändelser	■	■	■	■	■
	Larmhändelser	■	■	■	■	■
	Telemeterskifthändelser	■	■	■	■	■
	Operationslogghändelser	■	■	■	■	■
	Oavsiktligt skiftstatistik	■	■	■	■	■
kontrollera	Fjärrskyddskastning/återvändande	■	■	■	■	■
	R Emote -modifiering av inställningsvärde		■	■	■	■
	Lokal/fjärrbyte och stängning	■	■
comm.	RS-485 Communication
